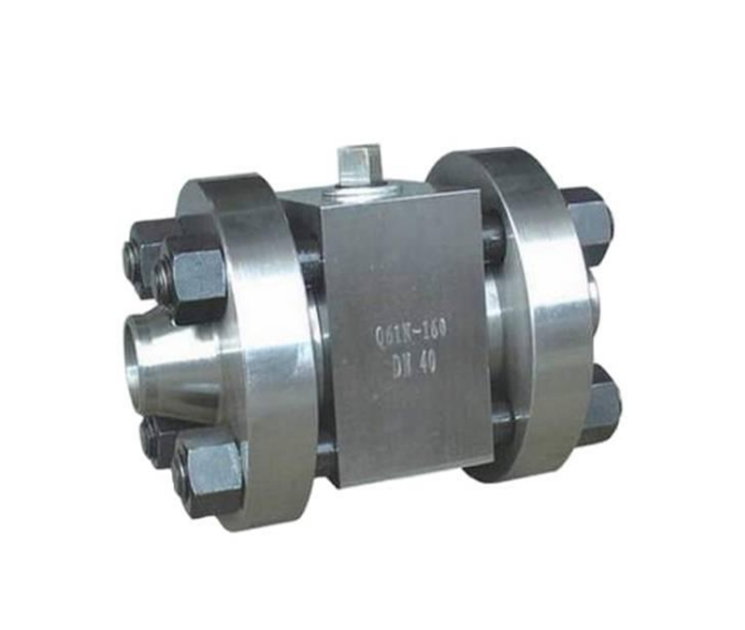

Q61N對焊高壓球閥
上海眾野閥門有限公司在生產Q61N對焊高壓球閥中有著精湛的技術與先進的設備，選型請?zhí)峁父邏呵蜷y的口徑、壓力、介質、材質等參數。
詳細介紹
一、Q61N焊接高壓球閥產品概述
Q61N焊接高壓球閥與 其他閥門產品相比是其獨特的自密封設計，壓力越高，密封越可靠。該閥閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的變化適應能力強， 在標注壓力和溫度范圍內不會產生任何泄滑。球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應 力不均，也不會由于車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量20%Carbon(碳素)的RPTFE材質，保障完全無泄漏(0%)。
Q61N焊接高壓球閥閥體由A105或F304/F316材料制造，所有部件均為鍛件；采用鑲嵌式閥座，閥座背后設置O型圈，確保介質不外漏；本產品采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。由于其性能技術特性、工況的特殊使該產品形成了其他產品所替代不了的特點。
二、Q61N焊接高壓球閥主要零部件材料表
序號 | 零件名稱 | 材料 | ||||
Q61N-C | Q61N-P | Q61N-R | ||||
1 | 閥體 | A105、45 | 304/1Cr18Ni9Ti | 316/1Cr18Ni12Mo2Ti | ||
2 | 球體、閥桿 | 1Cr18/Cr18Ni9Ti | 304/1Cr18Ni9Ti | 316/1Cr18Ni12Mo2Ti | ||
3 | 手柄 | 鑄鐵/WCB | ||||
4 | 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(VUILUK PTFE)、對位聚苯(PPL) | ||||
5 | 墊片、填料 | 聚四氟乙烯(PTFE)、對位聚苯(PPL) | ||||
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | |||
三、Q61N焊接高壓球閥主要性能規范表
公稱壓力PN(MPa) | 16 | 32 |
強度試驗壓力PT | 24MPa | 48 MPa |
低壓密封試驗力 | 0.6MPa | |
高壓密封試驗力 | 17.6 MPa | 35.2MPa |
四、Q61N焊接高壓球閥主要外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
L | L1 | D | D1 | H | L0 | ||
16-32 | 10 | 150 | 60 | 90 | 17 | 58 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | |
五、Q61N焊接高壓球閥主要結構圖
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、不銹鋼球閥、浮動球閥、V型球閥、焊接球閥、三通球閥、四通球閥。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
