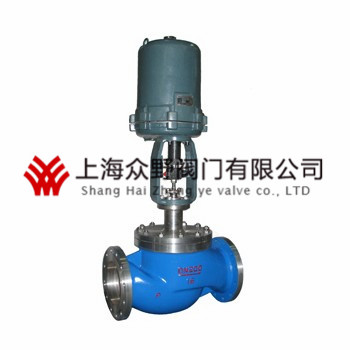

ZDLM防爆電動套筒調節閥
上海眾野閥門有限公司在生產ZDLM防爆電動套筒調節閥中有著精湛的技術與先進的設備，選型請提供ZDLM防爆電動套筒調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、ZDLM防爆電動套筒調節閥
ZDLM防爆電動套筒調節閥是一種壓力平衡型調節閥，自帶防爆報警裝置，對于突發事件會自動關閉閥門，阻斷介質流通，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構或電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格可供選擇。
二、ZDLM防爆電動套筒調節閥零部件材質
|
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
密封墊 |
PTFE/柔性石墨 |
|||
|
套筒 |
WCB |
CF8 |
CF8M |
CF3M |
|
閥芯 |
304 |
304 |
316 |
316L |
|
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
|
閥桿 |
304 |
304 |
316 |
316L |
|
填料 |
PTFE/柔性石墨 |
|||
|
彈簧 |
65Mn |
304 |
316 |
316L |
|
螺母 |
304 |
304 |
316 |
316L |
三、ZDLM防爆電動套筒調節閥主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
|
額定流量系數 |
直線 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
|
等百 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|
|||||||||
|
公稱壓力PN（MPa） |
1.6 2.5 4.0 6.4 10.0 |
|
|||||||||||||
|
執行機構型號 |
PSL |
201/202 |
204 |
208 |
312 |
320 |
|||||||||
|
3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
3810LSB-50 |
3810LSC-65 |
||||||||||
|
固有流量特性 |
直線、等百分比 |
|
|||||||||||||
|
固有可調比 |
50：1 |
|
|||||||||||||
|
工作溫度t（℃） |
普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450 |
|
|||||||||||||
|
輸入信號 |
0-10mADC、4-20mADC、220VAC（開關信號） |
|
|||||||||||||
|
電源電壓 |
220VAC 50Hz |
|
|||||||||||||
三、ZDLM防爆電動套筒調節閥電動執行機構
1、電動執行機構主要性能參數
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
||||
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08 |
1000 |
800 |
0.25 |
4.2 |
電源：AC220V 50Hz |
電源：AC220V 50Hz |
|
202 |
381LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
381LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
381LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
2、主要性能指標
|
項目 |
指標值 |
|||
|
基本誤差％ |
配3810L±2.5； 帶定位器 ±1.0 |
|||
|
回差％ |
配381L ±2.0； 配PSL±1.0 |
|||
|
死區％ |
1.0 |
|||
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
|||
|
電關 |
始點 |
±2.5 |
||
|
終點 |
±2.5 |
|||
|
可調范圍 |
50：1 |
|||
|
額定行程偏差％ |
2.5 |
|||
|
泄量量L/H |
符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
|||
3、允許壓差
|
公稱通徑(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
||||||||||||||||||
|
閥座直徑(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|||||||||||||
|
執行機構 |
允許壓差△P（MPa） |
|||||||||||||||||||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|||||||||||||
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
||||||||||||||
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
||||||||||||||
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
?1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
||||||||||||||
|
配361L |
381LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|||||||||||||
|
381LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
||||||||||||||
|
381LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
||||||||||||||
|
381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
||||||||||||||
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器、汽水分離器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
